蜂鸣器 BM5025SZ

Parts shall be measured under one condition (temperature: 5~35 ℃, humidity: 45% ~ 85% R.H., atmospheric pressure: 860 ~ 1060hPa), unless standard conditions (temperature: 25±3 ℃, humidity: 60±10%R.H. atmospheric pressure: 860 ~ 1060hPa) are adjusted.

1. 测试条件 产品测试条件:温度:5~35℃, 湿度:45%~85%R.H., 气压:860 ~1060hPa。 标准测试条件:温度:25±3℃, 湿度:60±10%R.H. 气压:860 ~1060hPa 。
1. 测试条件 产品测试条件:温度:5~35℃, 湿度:45%~85%R.H., 气压:860 ~1060hPa。 标准测试条件:温度:25±3℃, 湿度:60±10%R.H. 气压:860 ~1060hPa 。
Online message

Keywords: buzzer | horn | materialized film

Product Description

1. 测试条件

产品测试条件:温度:5~35℃, 湿度:45%~85%R.H., 气压:860 ~1060hPa。

标准测试条件:温度:25±3℃, 湿度:60±10%R.H.  气压:860 ~1060hPa 。

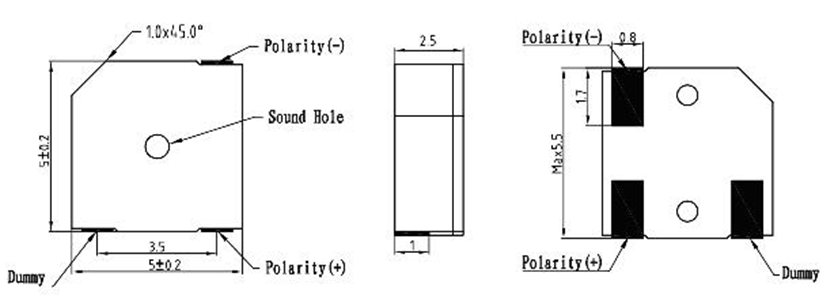

2. 尺寸图 单位: mm

基本公差: 除特殊注明外,一般公差为±0.3mm

外壳材料: Black LCP



3. 电性能测试条件

测试电路

谐振频率是占空比为50% 的方波,信号电压要足够让晶体管饱和工作。



测试装置

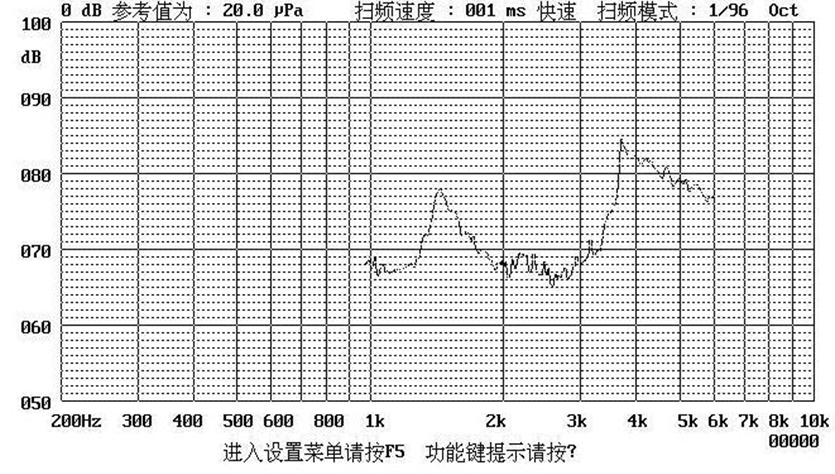

4. 频响曲线

在3Vo-p占空比为50%的方波,测试距离为10cm的条件。



5.回流焊条件

5.1回流焊曲线图



注意事项: (1) 产品经过回流焊机后,所有电性能要保持在规格书的范围内。

(2)回流焊的操作温度一定要在推荐范围之内。如果超出范围都有可能影响到产品的性能。

5.2焊盘位置

6. 可靠性测试

在下面任何一项测试后都要符合以下标准,外观和电性能(除声压外)上不能有不良或衰减现象出现,声压不能低于规格说明书的最低声压的10dB。

6.1. 寿命测试

将测试件置于25±10℃的温度下,输入额定电压、占空比为1/2的谐振频率方波测试96小时。

6.2. 高温测试

将测试件置于+80℃的温度下存放96小时,取出置于常温下3小时而后测试。

6.3. 低温测试

将测试件置于-40℃的温度下存放96小时,取出置于常温下3小时而后测试。

6.4. 湿度测试

将测试件置于温度+40±3℃,湿度90%~95%的条件下持续48小时,再置于室温下6小时而后测试。

6.5. 温度冲击测试

将测试件置于以下温变条件下:70℃2小时→-20℃2小时(1周期),做完一个周期实验,过1个小时后再继续下一次实验,总测试周期数: 10个周期。

6.6. 落地测试

将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。

6.7. 机械振动测试

按以下条件实验后再测试:振速:1000次/分;振幅:1.5毫米;时间: 1小时更换一个自由度方向共3个自由度方向。



注意:

需避免无关材料进入产品内,无关材料如:磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。
