蜂鸣器 BM9055
蜂鸣器 BM9055
Parts shall be measured under one condition (temperature: 5~35 ℃, humidity: 45% ~ 85% R.H., atmospheric pressure: 860 ~ 1060hPa), unless standard conditions (temperature: 25±3 ℃, humidity: 60±10%R.H. atmospheric pressure: 860 ~ 1060hPa) are adjusted.
Category： Electromagnetic passive buzzer
Keywords: buzzer | horn | materialized film
Product Description
蜂鸣器分为压电式及电磁式的二大类：压电式蜂鸣器是以压电陶瓷的压电效应，来带动金属片的振动而发声；电磁式蜂鸣器，则是用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回，故压电式蜂鸣器是以方波来驱动，电磁式是1/2方波驱动，
1.测试条件
产品测试条件：温度：5～35℃， 湿度：45%～85%R.H.， 气压：860 ～1060hPa。
标准测试条件：温度：25±3℃, 湿度：60±10%R.H. 气压：860 ～1060hPa
| 1 | 额定电压(Vo-p) | 3 Vo-p |
| 2 | 工作电压(Vo-p) | 2-4 Vo-p |
| 3 | 额定电流(mA) | Max.70mA ,at 2700Hz 50% duty Square Wave 3Vo-p |
| 4 | 输出音压(dB) | Min. 85dB,at 2700Hz 50% duty Square Wave 3Vo-p |
| 5 | 电阻（Ω） | 16±4Ω |
| 6 | 谐振频率(Hz) | 2700Hz |
| 7 | 工作温度(℃) | -20℃～+70℃ |
| 8 | 储存温度(℃ | -30℃～+80℃ |
| 9 | 净重(g) | Approx 1g |
| 10 | 环保 | Yes |
2.尺寸图 单位: mm
*基本公差: 除特殊注明外，一般公差为±0.5mm
*外壳材料:Black Noryl
3.电性能及声音测试条件

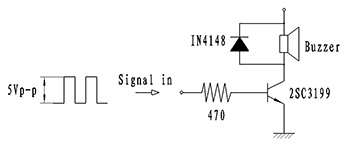

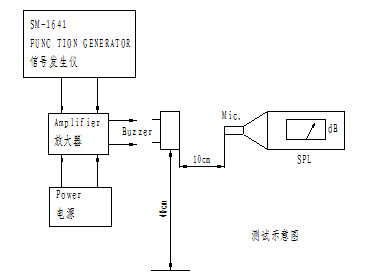

| 测试电路 | 测试装置 |
 |
 |
谐振频率是占空比为50% 的方波，信号电压要足够让晶体管饱和工作。 |

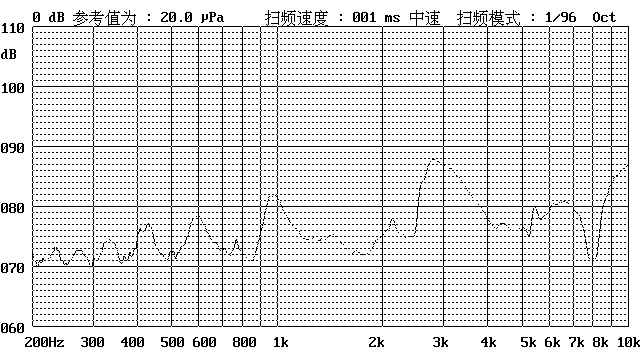

4.频响曲线
在3Vo-p占空比为50%的方波,测试距离为10cm的条件
5.可靠性测试
在下面任何一项测试后都要符合以下标准，外观和电性能(除声压外)上不能有不良或衰减现象出现，声压不能低于规格说明书的最低声压的10dB。
5.1寿命测试
将测试件置于25±10℃的温度下，输入额定电压、占空比为1/2的谐振频率方波测试96小时。
5.2高温测试
将测试件置于+80℃的温度下存放96小时，取出置于常温下3小时而后测试。
5.3低温测试
将测试件置于-30℃的温度下存放96小时，取出置于常温下3小时而后测试。
5.4湿度测试
将测试件置于温度+40±3℃,湿度90%～95%的条件下持续48小时，再置于室温下6小时而后测试。
5.5温度冲击测试
将测试件置于以下温变条件下：70℃2小时→-20℃2小时(1周期)，做完一个周期实验，过1个小时后再继续下一次实验，总测试周期数: 10个周期。
5.6落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
5.7机械振动测试
按以下条件实验后再测试：振速:1000次/分；振幅:1.5毫米；时间: 1小时更换一个自由度方向共3个自由度方向。
注意:
需避免无关材料进入产品内，无关材料如：磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。
6.Recommended the wave soldering temperature
Note: This Chart only shows the soldering temperature of the pins; but the part of the shell could not overrun 80℃
