BM9040

1.测试条件产品测试条件:温度:5~35℃,湿度:45%~85%R.H.,气压:860 ~1060hPa。标准测试条件:温度:25±3℃,湿度:60±10%R.H.  气压:860 ~1060hPa1 额定电压(Vo-p)5Vo-p2 工作电压(Vo-p)3~8Vo-p3 额定电流(mA)Max.80mA,at2730Hz50%dutySquareWave5Vo-p4 输出音压(dB)Min.83
Code
Affiliate classification
Weight
0.00
Quantity
-
+
没有此类产品
I want to make an inquiry
Booking
Product Detail

1.测试条件

产品测试条件:温度:5~35℃,湿度:45%~85%R.H.,气压:860 ~1060hPa。

标准测试条件:温度:25±3℃,湿度:60±10%R.H.  气压:860 ~1060hPa

1



额定电压(Vo-p)

5 Vo-p

2



工作电压(Vo-p)

3~8 Vo-p

3



额定电流(mA)

Max.80mA ,at 2730Hz 50% duty Square Wave 5Vo-p

4



输出音压(dB)

Min. 83dB,at 2730Hz 50% duty Square Wave 5Vo-p

5



电阻(Ω)

40±4Ω

6



谐振频率(Hz)

2730Hz

7



工作温度(℃)

-20℃~+70℃

8



储存温度(℃)

-30℃~+80℃

9



净重(g)

Approx 0.8g

10



环保

Yes

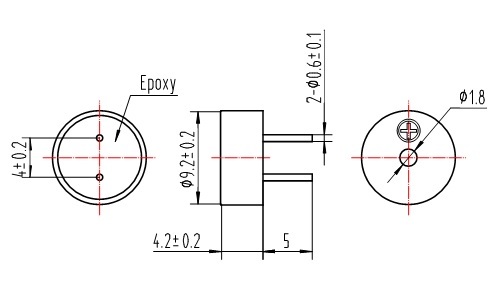

2.尺寸图

单位: mm



*基本公差: 除特殊注明外,一般公差为±0.5mm

*外壳材料:Black Noryl



3.电性能及声音测试条件

测试电路

谐振频率是占空比为50% 的方波,信号电压要足够让晶体管饱和工作。

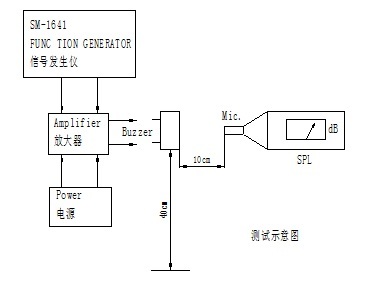

测试装置

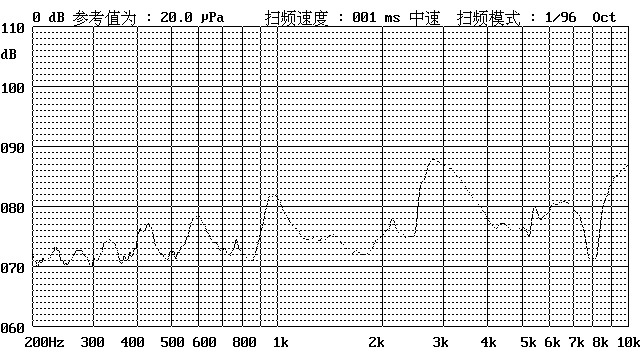

4.频响曲线

在5Vo-p占空比为50%的方波,测试距离为10cm的条件



5.可靠性测试

在下面任何一项测试后都要符合以下标准,外观和电性能(除声压外)上不能有不良或衰减现象出现,声压不能低于规格说明书的最低声压的10dB。

         寿命测试

将测试件置于25±10℃的温度下,输入额定电压、占空比为1/2的谐振频率方波测试96小时。

         高温测试

将测试件置于+80℃的温度下存放96小时,取出置于常温下3小时而后测试。

         低温测试

将测试件置于-40℃的温度下存放96小时,取出置于常温下3小时而后测试。

         湿度测试

将测试件置于温度+40±3℃,湿度90%~95%的条件下持续48小时,再置于室温下6小时而后测试。

         温度冲击测试

将测试件置于以下温变条件下:70℃2小时→-20℃2小时(1周期),做完一个周期实验,过1个小时后再继续下一次实验,总测试周期数: 10个周期。

         落地测试

将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。

         机械振动测试

按以下条件实验后再测试:振速:1000次/分;振幅:1.5毫米;时间: 1小时更换一个自由度方向共3个自由度方向。

注意:

需避免无关材料进入产品内,无关材料如:磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。
