蜂鸣器 BP1770
蜂鸣器 BP1770
Parts shall be measured under one condition (temperature: 5~35 ℃, humidity: 45% ~ 85% R.H., atmospheric pressure: 860 ~ 1060hPa), unless standard conditions (temperature: 25±3 ℃, humidity: 60±10%R.H. atmospheric pressure: 860 ~ 1060hPa) are adjusted.
Category： Piezoelectric Passive Buzzer
Keywords: buzzer | horn | materialized film
Product Description
|
1. 技术规格 产品测试条件：温度：5～35℃，湿度：45%～85%R.H.，气压：860 ～1060hPa。 标准测试条件：温度：25±3℃,湿度：60±10%R.H. 气压：860 ～1060hPa 。 |
|||
|
1 |
谐振频率(Hz) |
4000±500Hz |
|
|
2 |
工作电压(Vp-p) |
1～25 Vp-p |
|
|
3 |
额定电流(mA) |
Max.3mA ,At 4KHz 50% duty Square Wave 5Vp-p |
|
|
4 |
输出音压(dB) |
Min. 85dB,At 4KHz 50% duty Square Wave 5Vp-p |
|
|
5 |
电容量(pF) |
15000±30% pF At 1KHz |
|
|
6 |
工作温度(℃) |
-20℃～+70℃ |
|
|
7 |
储存温度(℃) |
-30℃～+80℃ |
|
|
8 |
净重(g) |
Approx 0.5g |
|
|
9 |
环保 |
Yes |
|
|
2. 尺寸图 |
单位: mm |
||
|
|
|||
|
*基本公差: 除特殊注明外，一般公差为±0.5mm *外壳材质：黑色ABS |
|||
|
3. 电性能测试条件 |
|
测试装置
|
|

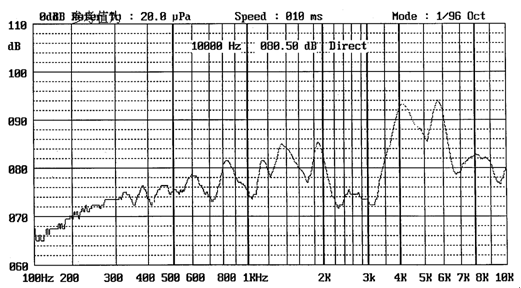

4. 频响曲线
在5Vp-p占空比为50%的方波,测试距离为10cm的条件 |
|
5. 可靠性测试 在下面任何一项测试后都要符合以下标准，外观和电性能(除声压外)上不能有不良或衰减现象出现，声压不能低于规格说明书的最低声压的10dB。 5.1 寿命测试 将测试件置于25±10℃的温度下，输入额定电压、占空比为1/2的谐振频率方波测试96小时。 5.2 高温测试 将测试件置于+80℃的温度下存放96小时，取出置于常温下3小时而后测试。 5.3 低温测试 将测试件置于-30℃的温度下存放96小时，取出置于常温下3小时而后测试。 5.4 湿度测试 将测试件置于温度+40±3℃,湿度90%～95%的条件下持续48小时，再置于室温下6小时而后测试。 5.5 温度冲击测试 将测试件置于以下温变条件下：60℃2小时→-20℃2小时(1周期)，做完一个周期实验，过1个小时后再继续下一次实验，总测试周期数: 10个周期。 5.6 落地测试 将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。 5.7 机械振动测试 按以下条件实验后再测试：振速:1000次/分；振幅:1.5毫米；时间: 1小时更换一个自由度方向共3个自由度方向。
|
|
注意: 需避免无关材料进入产品内，无关材料如：磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。 |
